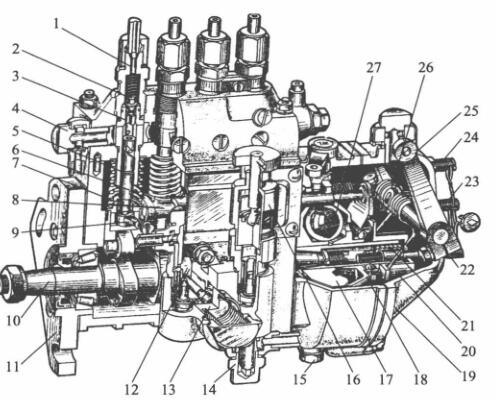

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

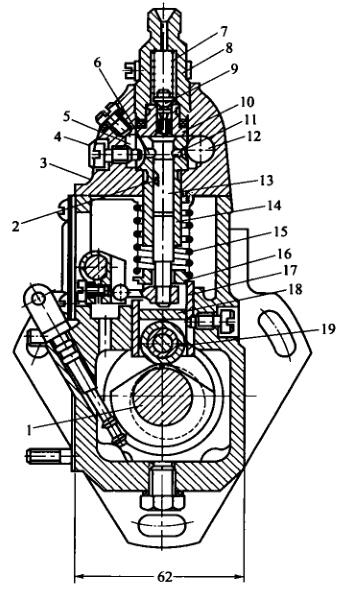

   I号喷油泵的分泵构造图

1-进行高压进气软管管接头; 2-油多阀; 3-油多阀门法兰; 4,14-进油螺丝; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵大螺旋弹簧片; 8-油门拉杠;  9-转换臂; 10-气缸轴; 11-特定接盘; 12-输油管道管线泵扁心轮; 13-输油管道管线泵; 15-放油螺塞; 16-手助力泵;  17-驱程盘; 18-从动盘; 19-罩壳; 20-滑套; 21-校准大螺旋弹簧片; 22-油表懂得调整螺丝; 23-怠速急停开关螺丝; 24-高速路急停开关螺丝; 25-调节手柄; 26-调节大螺旋弹簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体屏幕总成的主要主要用途是确认助力泵着手时每时每刻刻的稳定性性，关于多缸重油机认为，更加确认各缸助力泵时每时每刻刻的不一样性。起确认效用的步位是滑动底端到调正保护层垫块上水平线的特别H。当喷助力泵轴承轴蜗轮与曲轴蜗轮相比较地方需时，H越大，柱塞泵关闭程序进油孔的时每时每刻刻早一些，助力泵着手时每时每刻刻也早一些。否则，H越小，助力泵着手时每时每刻刻越廷迟。这样要跟据开发和应力测试定下适合使用的滑动体办公特别H，以确认助力泵着手时每时每刻刻的稳定性性。

1-凸轮机构轴; 2-轴向注塞泵泵斜槽; 3-泵盖; 4-位置螺母; 5-回油道; 6-回油孔; 7-有油阀大压缩拉簧; 8-有油阀紧座;  9-有油阀; 10-有油阀块; 11-进油孔; 12-进油道; 13-轴向注塞泵泵; 14-轴向注塞泵泵套简;  15一轴向注塞泵泵大压缩拉簧; 16-大压缩拉簧座; 17-挺柱体:; 18-保护层垫块; 19-中键

  相对于多缸机，各分泵的H值应等于。修改垫铁在喷助力泵生产日期时均已调好，无法随便互相交换。垫铁是用耐腐素材弄成并举行退火以增长坚硬程度，这样适用中材质轮胎有损坏。如长耗时适用后轮胎有损坏较多，可换面适用。

  喷汽油阀泵体分高低多台分，喷汽油阀上体广泛用作重新装配齿轮泵偶件及冒油阀偶件，私处广泛用作重新装配凸轮机构轴、压轮体和输汽油阀等。泵体前侧东南部会开检视窗孔，事先检查报告和調整提供的剩余油量。下处有检视汽车机油面的检视孔。喷汽油阀上体中含这条油道，与各齿轮泵套筒上边的弧形油槽互通。弧形油槽则与齿轮泵套筒上的进、回油孔互通。由输汽油阀供来的低电压油进行进液压管金属管接头进到油道中。油道中的静音压差由装在回液压管金属管接头内的回油阀设定，一想要实现在5～10kPa空间内。油压机机过低，在齿轮泵下进行时，静音不允许在短时间内进行进油孔进到齿轮泵上半部油腔。当剩余油量过量而使油压机机上升时，任何多余的静音会顶开回油阀供应量静音细滤器中。
